光熱驅動多孔氧化鈰熱化學循環解水制氫非熱質平衡模型

作者：王沛魏榮闊來源：《化工學報》日期：2022-10-28人氣：699

在高比例可再生能源電力系統框架及“雙碳”目標驅動下，將太陽能直接轉化為化學燃料（如氫氣或合成氣）并進一步轉化為液體可再生燃料，為太陽能的長期儲存、運輸及利用提供了合理途徑[1-5]。通過分解H2O和（或）CO2將太陽能直接轉化為燃料有多種方法，其中大多數是低溫光子驅動（光催化），只利用太陽譜的部分能量[6]。采用聚光光熱來驅動熱化學循環反應，通過載氧體的氧化還原實現氧的循環輸運，提供了一個具有熱力學吸引力的可持續的太陽燃料生產途徑，同時易于碳捕集[7-9]。熱化學循環反應又稱兩步反應，首先是載氧體的熱還原，晶格氧在內外氧梯度的作用下，自體相向表面不斷釋放氧氣；其次是在氧化步中，氧空位被CO2或H2O再次氧化，同時產生燃料。

$M_{x} O_{y} \overset{}{\to} M_{x} O_{y - δ} + δ / 2 O_{2}$ (1) $M_{x} O_{y - δ} + δ H_{2} O (C O_{2}) \overset{}{\to} M_{x} O_{y} + δ H_{2} (C O)$ (2)

在各種可能的候選材料中，氧化鈰（CeO2）因其較高的穩定性及再氧化動力學特性，首先被應用于太陽能反應堆中[10]。Furler等[11-12]制備了纖維氈、網狀多孔陶瓷（RPC）以及雙尺度RPC等不同形態載氧體，結果顯示在近1600℃的還原溫度下，多孔結構比致密結構的非化學計量數提高了近4倍，雙尺度RPC提供了更快的燃料產率。近兩年生態陶瓷如纖維板、泡沫和仿生軟木等仿生泡沫陶瓷結構也被應用于太陽能反應器的開發[13]。Venstrom等[14-15]合成了具有高比表面積且具有連通性的3-DOM孔隙結構材料，顯著改善了其再氧化動力學性能，相比于RPC氧化鈰材料，其燃料的峰值產率提高了2.6倍，可見載氧材料宏、細觀結構的不同，顯著影響多孔載氧體與反應性氣體的熱、質的交換過程。

為進一步優化上述過程并獲得可靠的性能預測，載氧體的氧化還原動力學信息至關重要。Panlener等[16]系統闡述了氧化鈰的非化學計量并對熱力學特性進行了定量描述，這一數據被修正并作為氧化鈰反應動力學的經典參數一直沿用至今。Mogensen等[17]提取了氧化鈰和摻雜二氧化鈰在200~1000℃溫度范圍內的物理、化學、電化學的可用數據，評價了氧化鈰在固體氧化物燃料電池等應用中的潛力和局限性。Chueh等[18]提出了適用于氧化鈰的統一熱力學和動力學分析模型，結果表明在無熱回收條件下，太陽能到燃料的轉換效率可以達到16%~19%。此外，近年來以氧化鈰為載氧體針對甲烷濕重整、二氧化碳和水裂解等過程進行燃料制備的研究，對氧化鈰表面的吸附、解離、脫附等物理化學機理進行研究[19-21]，并給出了動力及熱力學理論模型。Bulfin等[22]給出了基于阿氏方程的氧化鈰熱還原過程動力學方程，為反應器的放大與優化設計提供了更為便捷的工具。

在反應器系統的集成和設計方面，Sheu等[23]對太陽能熱化學燃料制備所涉及的循環形式及膜過程進行了總結；Lyu等[24]詳細討論了針對氧化鈰材料的反應原理、材料改性、反應動力學以及最終開發和運行的太陽能反應器，提供了對影響系統效率的因素的全面理解；Steinfeld等[25]開展了大量針對氧化鈰吸熱器的設計與優化工作，設計制造了雙腔體的反應器原型機，并開展相應的仿真與模擬，但其只針對熱還原過程采用熱力學模型進行了模擬，并未考慮再氧化過程中的H2O及CO2反應動力學過程；Patil等[26]、Zoller等[27]分別對反應器的輻射-對流傳熱進行了建模與實驗分析，其反應器在1000℃的熱效率超過75%，從而證明了高溫反應器熱管理方面的巨大潛力。

目前針對氧化鈰熱化學循環的研究較多集中于材料理化特性及反應動力學，在熱質傳遞方面的研究多集中于熱還原過程建模仿真，對燃料生產的再氧化過程（以H2O和（或）CO2為氧化劑）熱質傳遞的相關研究較少，尤其缺乏考慮孔隙尺度界面機理的統一模型。為此，本文以熱化學循環解水過程為研究對象，提出一種針對多孔載氧體的非熱質平衡模型，該模型以光熱驅動條件下的輻射傳遞為熱邊界，同時將顆粒內部的氧輸運過程、表界面的解水過程與宏觀尺度的熱質輸運相耦合，可為類似物理化學過程的建模、仿真與優化分析提供一套完整的理論參考。

1 模型

本文僅考慮一維過程（圖1），即將上述反應器簡化為一個單側（與反應物入口同側）受照的多孔氧化鈰固定床，入口氧化及還原性氣體分別為H2O和H2[28]。在軸向（流動方向）上，考慮入射輻射的散射、吸收及其與固相的耦合，即宏觀尺度考慮多孔介質耦合傳熱，在微觀尺度上考慮載氧體顆粒（或晶粒）徑向的氧空位擴散過程，通過界面方程將兩個尺度的熱質傳遞過程耦合。

圖1

圖1 反應器示意圖

Fig.1 Schematic diagram of reactor

連續與動量方程

$? ? 〈u〉 = 0$ (3) $ρ_{f} \frac{? {〈u〉}^{f}}{? t} + \frac{ρ_{f}}{φ} (? ? ({〈u〉}^{f} {〈u〉}^{f})) = \frac{μ_{f}}{φ} ?^{2} {〈u〉}^{f} - ? {〈P〉}^{f} - \frac{μ_{f}}{K} {〈u〉}^{f} - \frac{ρ_{f} F φ}{\sqrt[]{K}} [{〈u〉}^{f} ? {〈u〉}^{f}] n$ (4)

式中， u 是流體的速度矢量；K為滲透率；F為流動阻力系數。K和F可分別通過Ergun方程給出。

非熱平衡模型

為更精確地描述顆粒尺度的徑向傳質過程，在經典LTNE模型基礎上補充了一個徑向傳熱方程，即考慮更精確地描述各種尺度的孔/顆粒的傳熱過程。

氣相能量方程：

$φ ρ_{f} c_{p f} \frac{? {〈T_{f}〉}^{f}}{? t} + ρ_{f} c_{p f} 〈u〉 ? {〈T_{f}〉}^{f} = ? (k_{f, e f f} ? {〈T_{f}〉}^{f}) + α {〈q_{s f}〉}^{w}$ (5)

固相能量方程（表觀）：

$(1 - φ) ρ_{s} c_{p s} \frac{? {〈T_{s}〉}^{s}}{? t} = ? (k_{s, e f f} ? {〈T_{s}〉}^{s}) - α {〈q_{s f}〉}^{w} + (1 - φ) {\dot{q}}_{s}$ (6)

固相能量方程（細觀）：

$ρ_{s} c_{p s} \frac{? T_{s}}{? t} = k_{s} \frac{1}{r^{2}} \frac{?}{? r} (r^{2} k_{s} \frac{? T_{s}}{? r}) + \frac{1}{1 - φ} ? (k_{s, e f f} ? {〈T_{s}〉}^{s})$ (7)

界面反應動力學模型

氧化鈰解水是一個可逆的氧化還原過程，還原和再氧化過程分別以H2和H2O為還原劑和氧化劑，其表面缺陷化學方程如式(8)所示。

$H_{2} O (g) + 2 C e^{3 +} + V_{O}^{? ?} \overset{}{?} H_{2} (g) + 2 C e^{4 +} + O_{O}^{\times}$ (8)

其中， $V_{O}^{? ?}$ 為氧空位； $O_{O}^{\times}$ 為晶格氧； $C e^{4 +}$ 、 $C e^{3 +}$ 分別為四價和三價鈰離子。電化學過程涉及一系列重要的非均質表面反應，包括反應物的吸附、解離，表面離子、電子的轉移，以及產物質子的結合與脫附。水分子吸附到表面氧空位，解離成一個羥基離子和一個額外的質子，然后再與鄰近的晶格氧結合形成第二個羥基離子。

$H_{2} O (g) + V_{O}^{? ?} (s) + O_{O}^{\times} (s) 2 O H_{O}^{?} (s)$ (9)

在電子轉移過程中，羥基離子的O—H再次斷裂，兩質子結合形成H2分子并脫附，氧離子與三價鈰離子結合成四價鈰離子，生成晶格氧。

$2 O H_{O}^{?} (s) + 2 C e^{3 +} (s) 2 O_{O}^{\times} (s) + 2 C e^{4 +} (s) + H_{2} (g)$ (10)

利用質量守恒定律，表面反應式（9）和式（10）的速率方程[29]為

$r_{1} = k_{1, f} P_{H_{2} O} {[V_{O}^{? ?}]}_{s} {[O_{O}^{\times}]}_{s} - k_{1, b} {[O H_{O}^{?}]}_{s}^{2}$ (11) $r_{2} = k_{2, f} {[O H_{O}^{?}]}_{s}^{2} {[C e^{3 +}]}_{s}^{2} - k_{2, b} P_{H_{2}} {[O_{O}^{\times}]}_{s}^{2} {[C e^{4 +}]}_{s}^{2}$ (12)

其中， $[]$ 表示以CeO2總物質的量進行無量綱化值，表面羥基 $H_{O}^{?}$ 的反應速率方程為

$\frac{? {[O H_{O}^{?}]}_{s}}{? t} = 2 r_{1} - 2 r_{2}$ (13)

體相氧空位 $[V_{O}^{? ?}]_{b}$ 的反應速率方程可以表示為

$\frac{?}{? t} ({\overset{?}{ρ}}_{C e} V_{R} {[V_{O}^{? ?}]}_{b}) = - S_{R} {\overset{?}{ρ}}_{C e, s} r_{1}$ (14)

模型部分變量參數參考值見表1。

表1 模型部分變量參數參考值

Table 1 Values of some model variable parameters

參數	數值
多孔床（氧化鈰）
床層孔隙率φ/孔徑dp	0.8/2 mm
氧化鈰密度 $ρ_{C e}$	$7.22 g / c m^{3}$
晶格常數a*	0.54112 nm
晶格氧擴散系數 $D_{V_{O}}$ [30]	$10^{- 8} m^{2} / s$
表面摩爾密度 ${\overset{?}{ρ}}_{C e, s}$	$2.267 \times 10^{- 5} m o l / m^{2}$
體積摩爾密度 ${\overset{?}{ρ}}_{C e, b}$	$653.16 m o l / m^{3}$
顆粒表面積 $S_{p}$	3.14 $\times 10^{- 6}$ m2
比表面積αsf[29]	$3.99 m^{2} / g$
反應床厚度L	21.6 mm/50 mm
多孔體積密度 $ρ_{b}$	$0.51 g / c m^{3}$
動力學參數[29]
反應式（9）正反應活化能 $E_{1, f}$	-7 kJ/mol
反應式（9）逆反應活化能 $E_{1, b}$	-230 kJ/mol
反應式（10）正反應活化能 $E_{2, f}$	-190 kJ/mol
反應式（10）逆反應活化能 $E_{2, b}$	-102 kJ/mol
反應式（9）正反應動力學參數 $k_{1, f}$	130 $e x p (E_{1, f} / R T)$
反應式（9）逆反應動力學參數 $k_{1, b}$	$8.2 \times 10^{14} e x p (E_{1, b} / R T)$
反應式（10）正反應動力學參數 $k_{2, f}$	$1.5 \times 10^{14} e x p (E_{2, f} / R T)$
反應式（10）逆反應動力學參數 $k_{2, b}$	$4.4 \times 10^{14} e x p (E_{2, b} / R T)$
CeO2體積缺陷平衡反應摩爾焓 $h_{T}$	-113.7 J/mol
CeO2體積缺陷平衡反應摩爾熵 $s_{T}$	-42.1 J/(mol·K)
實驗參數
還原氣濃度 $C_{r e, f}$	$10.156 m o l / m^{3}$ （H2+Ar）
氧化氣濃度 $C_{o x, f}$	$10.156 m o l / m^{3}$ （H2O+Ar）
進氣壓力 $P_{f e e d}$	$1.0133 \times 10^{5} P a$
進氣流量 $q_{f e e d}$	0.2 g/s
進氣黏度 $μ_{f e e d}$	$2.8 \times 10^{- 5} k g / (m^{2} ? s)$
進氣密度 $ρ_{f e e d}$	$1.292 k g / m^{3}$
進氣溫度	100℃
床層溫度	恒溫1000℃/ 輻射熱通量1 MW/m2
H2初始摩爾分數	0.1/0.143/0.2/0.3/0.4/0.5/0.6
H2O初始摩爾分數	0.1/0.2/0.26/0.3/0.4

新窗口打開| 下載CSV

非質平衡模型

氣相組分輸運方程（表觀）：

$\frac{? {〈C_{i}〉}^{f}}{? t} + 〈u〉 ? {〈C_{i}〉}^{f} = ? (D_{i} ? {〈C_{i}〉}^{f}) + α {〈J_{s f, i}〉}^{w}, i = H_{2} O, H_{2}$ (15)

固相組分輸運方程（細觀）：

$\frac{? C_{i}}{? t} = \frac{1}{r^{2}} \frac{?}{? r} (r^{2} J_{i}), {\dot{J}}_{i} = - \frac{C_{i} D_{i}}{R T} \frac{? {\overset{?}{μ}}_{i}^{*}}{? r}, i = V_{O}^{? ?}$ (16)

式中， $C_{i}$ 為i組分濃度； $D_{i}$ 為擴散系數； ${\overset{?}{μ}}_{i}^{*}$ 為化學勢?？紤]前述SRM的界面輸運方程（邊界條件）為

$q_{s f} = - {k_{s} \frac{? T_{s}}{? r}|}_{r = R} = h_{s f} ({T_{s}|}_{r = R} - {〈T_{f}〉}^{f}), {T_{s}|}_{r = R} = {〈T〉}^{w}$ (17) $J_{s f, i} = - {\overset{?}{D} \frac{? C_{s, i}}{? r}|}_{r = R} = k_{s f, i} ({C_{s, i}|}_{r = R} - {〈C_{f, i}〉}^{f}) + {\dot{R}}_{s f, i}, {C_{s, i}|}_{r = R} = {〈C_{i}〉}^{w}$ (18)

式中， $q_{s f}$ 為顆粒表面熱通量，W/m2； ${〈T〉}^{w}$ 為顆粒表面的代表元體平均（REV）溫度； $J_{s f, i}$ 為i組分在顆粒表面的傳質通量，mol/(m2·s)； $k_{s f, i}$ 為交換系數，m/s； ${\dot{R}}_{s f, i}$ 為i組分在顆粒表面的反應速率，mol/（m2·s）。由于表面非均相缺陷反應中固相氧空位濃度僅由反應式(9)控制，因此忽略交換過程，式（18）簡化為

$J_{s f, i} = - {\overset{?}{D} \frac{? [V_{O}^{? ?}]}{? r}|}_{r = R} = α_{s f} {\overset{?}{ρ}}_{C e, s} r_{1}, i = V_{O}^{? ?}$ (19)

輻射輸運模型輻射輸運相對流動和反應是瞬態的，即多孔介質內部的輻射過程只受孔隙結構及介質溫度的影響，對于多孔吸熱器內部的輻射輸運采用修正的微分近似P-1模型[31]，即關于散射入射輻射 $G_{d}$ 的輸運方程為

$0 = \frac{1}{3 β} \frac{d^{2} G_{d}}{d x^{2}} + κ (4 σ {T_{s}}^{4} - G_{d}) + σ_{s} G_{c}$ (20)

沿垂直于邊界的路徑經過吸收和散射部分消光后的殘余準直輻射通量的精確解（ $q_{c}$ ）為

$q_{c} = \overset{?}{s} G_{c} = q_{0} e^{- τ}$ (21)

2 模型驗證

將模型還原和再氧化過程與Zhao等[29]實驗測得的數據對比，分別對比產物H2O和H2在氧化鈰床層出口處濃度變化。由結果（圖2）可見，在還原階段，H2迅速與表面晶格氧 $O_{O}^{\times}$ 反應生成H2O，在不斷消耗顆粒表面及內部 $O_{O}^{\times}$ 后，反應速率逐漸降低；對于再氧化階段，H2O剛通入床層內，快速的表面反應在短時間迅速生成H2，同時 $O_{O}^{\times}$ 不斷補充并迅速向顆粒內部擴散，使得反應速率降低，最終使得顆粒內部及表面的氧空位和床層的氣體組分流動逐步達到平衡，H2的生成速率逐漸平穩。動態過程的總體時間范圍和峰值變化情況基本一致，考慮到反應初始階段存在停滯區，模型與實驗數據的產物峰值偏差在2 s以內。峰值偏差的可能原因有：（1）本文建立的模型基于缺陷化學的反應動力學，只考慮氧化鈰的表面反應，即H2O快速解離，離子、電子的交換，以及氧化鈰顆粒的內部體擴散，未考慮氧化鈰床層表面反應氣H2O等吸附及產物脫附過程，同時一維模型平推流條件中不考慮軸向彌散的影響，床層出口能更快測得產物；（2）文獻中的實驗存在反應氣傳輸石英管（300 mm）及產物取樣氣體傳輸距離（40 mm），這與本文的仿真模型（理想進出口條件）有一定區別，以上兩點導致本文初始反應及其峰值均超前于對比實驗數據。

圖2

圖2 氧化鈰顆粒還原和氧化階段生成物產生速率與參考實驗[29]對比

Fig.2 Comparison of product generation rates of ceria particles in reduction and oxidation stages with reference experiments[29]

3 結果與分析

3.1　光熱驅動條件下的非穩態過程

光熱驅動條件下，床層入口投入輻射熱通量qin=1 MW/m2，圖3給出了還原階段氧化鈰反應床軸向（x軸）和當?shù)仡w粒徑向（y軸）兩個維度上的溫度Ts以及氧空位濃度 $[V_{O}^{? ?}]$ 隨時間變化情況。多孔氧化鈰床層的溫度分布見圖3（a），在非熱平衡效應與體積效應的共同作用下，床層溫度沿軸向先升后降，在3 mm深度處達到最高溫度1038℃，然后逐漸下降，床層出口處溫度穩定在855℃。還原性氣體自左側入口進入吹掃，隨著反應進行， $V_{O}^{? ?}$ 同時沿徑向和軸向擴散[圖3(b)~(d)]，80 s時，r=0.5處 $[V_{O}^{? ?}]$ 最大值較初始時增加0.395 mol/m3，床層軸向各處的 $[V_{O}^{? ?}]$ 徑向梯度均較低，體相擴散即還原過程基本完成，而此時 $[V_{O}^{? ?}]$ 軸向分布的梯度更為顯著，這主要是由于軸向的溫度梯度導致的氧缺陷反應的熱力學平衡不同。

圖3

圖3 還原步床層溫度Ts及氧空位濃度 $[V_{O}^{? ?}]$ 非穩態變化（Dp=500 $μ$ m）

Fig.3 Temperature Ts and oxygen vacancy concentration $[V_{O}^{? ?}]$ unsteady changes in the reduction step （Dp=500 $μ$ m）

圖4給出氧化階段 $V_{O}^{? ?}$ 的徑向擴散及軸向流動的動態過程。初始條件為采用0.1 $C_{r e, f}$ 濃度H2還原3 min后的氧化鈰床層。通入0.1 $C_{o x, f}$ 濃度水蒸氣，并在床層入口迅速分解，在顆粒表面不斷補充晶格氧 $O_{O}^{\times}$ 并沿徑向向內輸運。40 s時，軸向 $[V_{O}^{? ?}]$ 分布基本恒定，r=0.5處 $[V_{O}^{? ?}]$ 峰值為0.073 mol/m3，僅為其初始峰值的15.819%，可見氧化相比于還原過程更為迅速。而此時，床層前側r=0處 $[V_{O}^{? ?}]$ 峰值仍為0.388 mol/m3，可見徑向仍然存在一定的濃度梯度。

圖4

圖4 氧化步床層氧空位濃度 $[V_{O}^{? ?}]$ 非穩態變化(Dp=500 μm)

Fig.4 Unsteady change of bed oxygen vacancy concentration $[V_{O}^{? ?}]$ in the oxidation step (Dp=500 μm)

3.2　輻射熱通量影響

入射輻射在多孔介質中的分布具有強烈的衰減特性及溫度梯度，圖5給出入射輻射熱通量qin對床層內氣固兩相溫度的影響。由圖可見，輻射的體積效應明顯，固相溫度先升后降，氣相溫度迅速升高，在出口處實現氣固兩相的熱平衡。床層最高溫度隨著入射輻射熱通量的增大而增大。對應的qin=0.8 MW/m2時固相溫度最高值僅為709.04℃，而入射輻射熱通量qin=1.2 MW/m2時固相溫度最高值可以達到1143.93℃。

圖5

圖5 氧化鈰床層兩相溫度變化

Fig. 5 Two-phase temperature change of cerium oxide bed

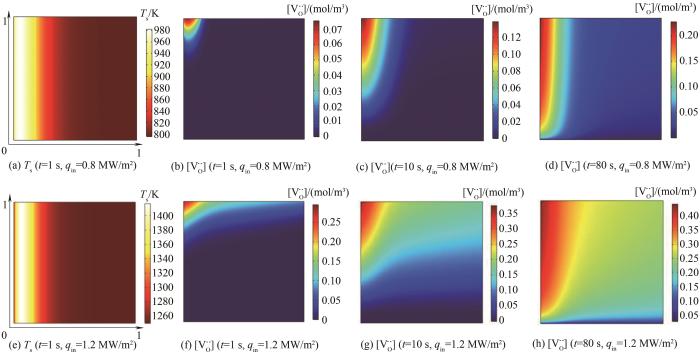

進一步，床層溫度的分布直接影響反應動力學，圖6給出了不同qin對 $[V_{O}^{? ?}]$ 軸向分布的影響。反應初期（1 s），qin從0.8 MW/m2提高至1.2 MW/m2，對應的顆粒表面 $[V_{O}^{? ?}]$ 峰值從0.078 mol/m3增大至0.306 mol/m3，即入射輻射熱通量越大，表面反應速率越快。80 s時，qin的增大僅使 $[V_{O}^{? ?}]$ 的峰值提升2倍，即入射輻射熱通量的提高對反應初期的反應速率影響更明顯。在一個完整的還原步中，當qin較小，顆粒 $V_{O}^{? ?}$ 軸向輸運更顯著，床層厚度方向的梯度更大。如圖7所示，在氧化階段入射輻射熱通量及溫度的梯度影響表面反應速率會進一步影響解水及產氫速率。隨著qin的增大，產物H2的峰值濃度迅速增加，繼續增大qin， $[V_{O}^{? ?}]$ 峰值稍有提升但并不顯著。

圖6

圖6 還原步不同qin床層溫度Ts及氧空位濃度 $[V_{O}^{? ?}]$ 非穩態變化 (Dp=500 μm)

Fig.6 Bed temperature Ts and oxygen vacancy concentration $[V_{O}^{? ?}]$ unsteady changes with different qin in the reduction step (Dp=500 μm)

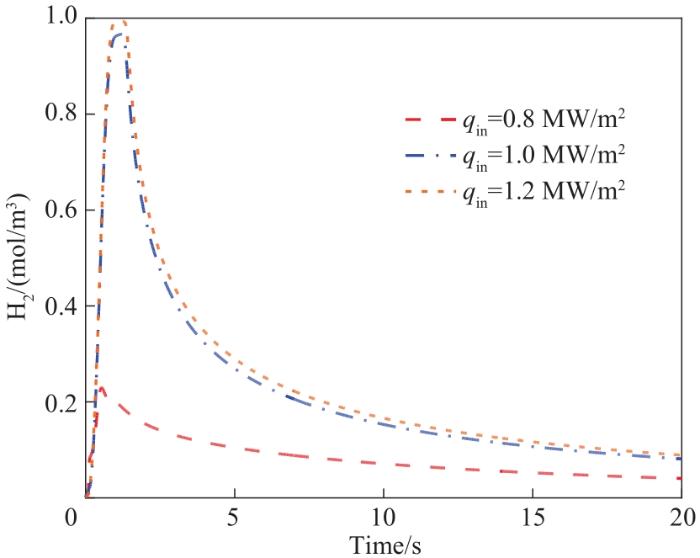

圖7

圖7 不同qin氧化階段床層出口H2濃度變化

Fig.7 Variation of H2 concentration at bed outlet of different qin in the oxidation step

3.3　反應物濃度的影響分析

圖8給出了還原劑（H2/Ar混合氣）H2濃度對床層出口H2/H2O混合物中的濃度 $C_{H_{2}}$ 及 $C_{H_{2} O}$ 的影響。反應初期還原氣H2濃度 $C_{H_{2}, f}$ [圖8(a)]會在短時間內迅速下降，同時產物H2O的濃度 $C_{H_{2} O, p}$ [圖8(b)]急速上升，出現一個短暫的峰值。這是由于H2在氧化鈰表面進行了快速的解離；5 s后反應趨于平緩，在20 s內反應基本達到穩態。 $C_{H_{2} O, p}$ 峰值隨 $C_{H_{2}, f}$ 的增大而增大， $C_{H_{2}, f}$ 為0.1 $C_{r e, f}$ 時， $C_{H_{2} O, p}$ 峰值為0.861 mol/m3；當 $C_{H_{2}, f}$ 為0.6 $C_{r e, f}$ 時， $C_{H_{2} O, p}$ 峰值為2.148 mol/m3， $C_{H_{2} O, p}$ 峰值與 $C_{H_{2}, f}$ 呈近似線性相關，這是由于氧空位 $V_{O}^{? ?}$ 分布的表面偏析效應導致，即主要集中于固相表面，界面濃度和反應速率共同決定了反應進度。從 $C_{H_{2} O, p}$ 的變化可見， $C_{H_{2}, f}$ 的提升并未顯著提高氧化鈰的還原效果。

圖8

圖8 還原階段床層出口氣體濃度變化

Fig.8 Variation of molar concentration of gas at outlet of bed in the reduction stage

以不同濃度的H2O作氧化劑，以0.6 $C_{r e, f}$ 的H2還原3 min的氧化鈰床層進行解水制氫，床層出口處產物H2濃度 $C_{H_{2}, p}$ 如圖9所示。在再氧化階段初始H2快速生成，表面羥基濃度 $[O H_{O}^{\cdot}]$ 迅速升高，隨反應進行H2生成逐漸減緩。反應物濃度 $C_{H_{2} O, f}$ 對產物的影響與還原步中 $C_{H_{2}, f}$ 對 $C_{H_{2} O, p}$ 的影響機理相同， $C_{H_{2} O, f}$ 較低時，生成H2濃度峰值受 $C_{H_{2} O, f}$ 影響，但隨著 $C_{H_{2} O, f}$ 升高，氧化產物受到還原階段缺陷程度影響，即反應物濃度越大，其產物峰值越大，但峰卻變得更窄，反應末期的生成物曲線基本一致。

圖9

圖9 氧化階段床層出口H2濃度變化

Fig.9 Variation of H2 concentration at bed outlet in the oxidation step

4 結論

本文提出了一種光熱驅動條件下以輻射傳遞為熱邊界，同時將顆粒內部的氧輸運過程、表界面的熱化學循環解水過程與宏觀尺度的熱質輸運耦合起來的統一數學模型；與現有的實驗數據對比，驗證了模型的有效性?；诖四Ｐ?，在光熱驅動動態過程上探討了改變入射輻射熱通量及反應物濃度等參數對本模型的影響。主要結論總結如下。

（1）非熱平衡效應對床層軸向溫度及反應動力學有著顯著影響；在反應床多孔結構體積效應的作用下，最大氧空位濃度出現在床層上游。動態分析表明，還原和氧化過程分別在80 s和40 s內基本完成，載氧體床層的軸向和徑向氧空位輸運過程的時間尺度處于同一數量級。

（2）入射輻射熱通量越大，床層表面溫度越高、反應速率越快，且對反應初期的反應速率影響更明顯；在熱通量較小情況下，軸向氧空位梯度在溫度梯度的作用下略大于徑向分布。

（3）反應物濃度的提升可以有效提高產物峰值；氧化階段H2生成不僅受限于氧化劑濃度，要綜合考慮還原劑組分濃度流量與反應動力學的耦合，以及考慮床層多孔結構的輻射對流傳熱耦合及其溫度均勻化。

符號說明

C	濃度，mol/m3
cp	比定壓熱容，J/(kg·K)
D	擴散系數，m2/s
Dp	顆粒粒徑，μm
F	慣性系數
G	入射輻射梯度
hsf	流固傳熱系數 ，W/(m3·K)
Jsf	表面?zhèn)髻\|通量，mol/(m2·s)
$J˙$	體相擴散通量，mol/m2
K	滲透率，m2
kb	逆反應的速率系數，s-1
kf	正反應的速率系數，s-1
ksf	顆粒表面的交換系數，m/s
$n$	垂直顆粒表面向外的單位矢量
P	壓力，Pa
q	熱通量，W/m2
$qsf$	顆粒表面熱通量，W/m2
q0	初始熱通量，W/m2
R	通用氣體常數，J/(mol·K)
$R˙$	顆粒表面的反應速率，mol/(m2·s)
r	反應速率，s-1
$s?$	流體方向上的單位矢量
T	溫度，K
$u$	速度矢量，m/s
α	顆粒比表面積
$β$	消光系數
$κ$	吸收系數
μ	動力黏度，kg/(m2·s)
$μ?*$	化學勢
ρ	密度，kg/m3
$ρ?Ce,s$	表面摩爾密度，mol/m2
$σ$	Stefan-Boltzmann常數
$σs$	散射系數
φ	孔隙率
下角標
c	平行
d	擴散
eff	有效
f	流體相
i	指定組分
p	產物
s	固體相/顆粒表面
